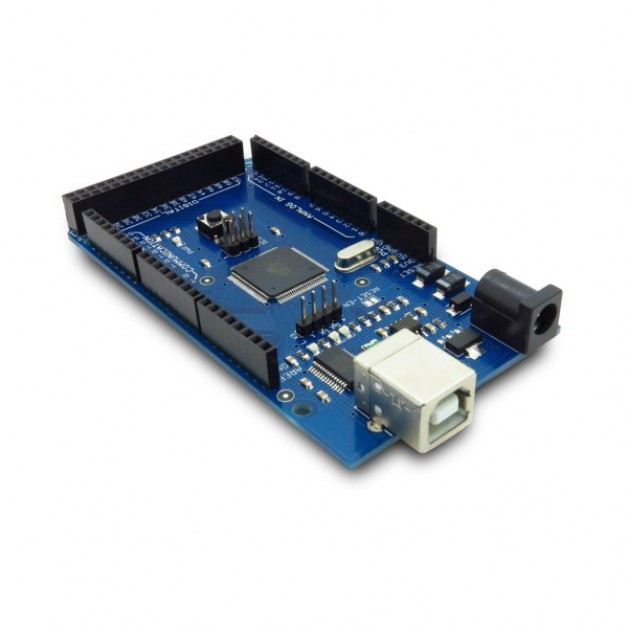

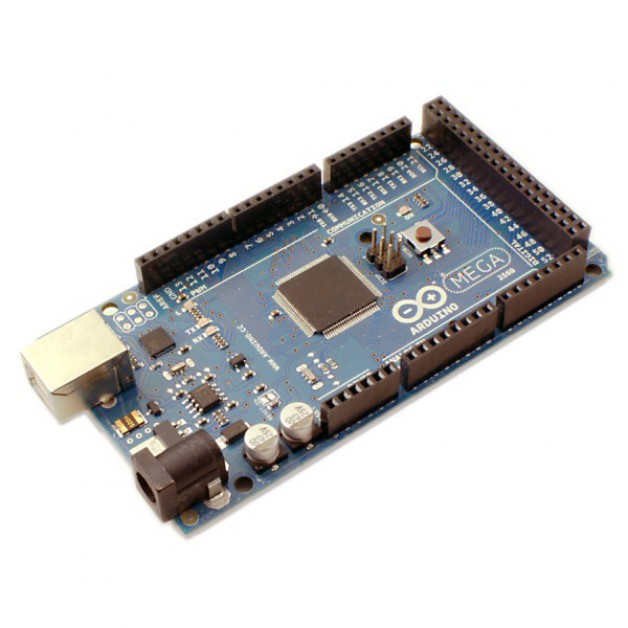

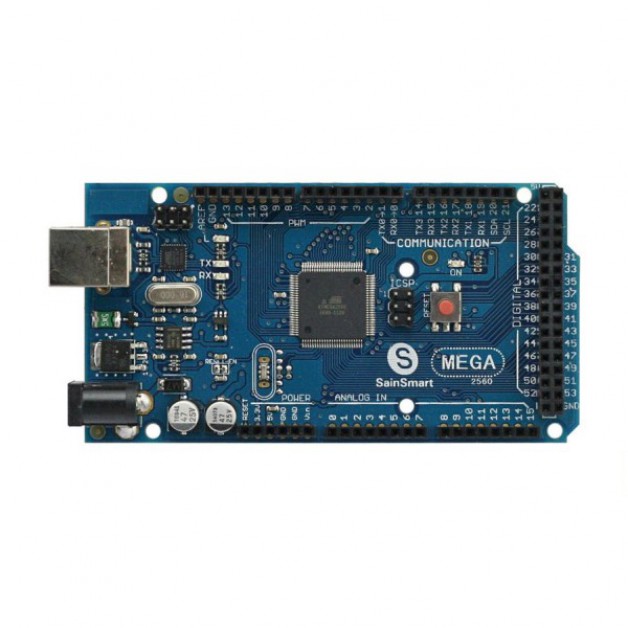

Arduino Mega 2560 (Compatible)

Dit bord is 100% compatible met de Arduino Mega 2560.
De Arduino Mega 2560 is de nieuwste versie van het ontwikkelbord en de opvolger van Arduino UNO.
Dit bord heeft dezelfde kloksnelheid als de Arduino Uno, maar is door het veel grotere geheugen en meer dan verdubbeld aantal I/O's een echte krachtpatser.
Dit bord wordt dan ook veelvuldig gebruikt in bijvoorbeeld 3D printers.

Deze Arduino is erg populair en is door de ingebouwde USB interface erg gemakkelijk te programmeren. Met de Arduino development software heeft u uw eerste programma al binnen enkele minuten draaien.


Het betreft hier de 3e revisie (nieuwste bord).
Aanpassingen t.o.v. zijn voorganger zijn:

• Atmega 16U2 vervangt 8U2.
• Sterker RESET circuit.
• SDA and SCL pinnen toegevoegd bij de AREF pin
• 2 nieuwe pinnen bij de RESET pin
  • De IOREF pin hierdoor kunnen shields zich aanpassen aan het voltage vanaf het bord. In de toekomst zijn schilden compatibel met zowel de 5v als 3,3v versie. De 2e pin is niet aangesloten en is gereserveerd voor toekomstige updates.

Technische Specificaties:

• Microcontroller: ATmega 2560
• Bedrijfsspanning: 5 Volt
• Bedrijfsspanning(max): 20 Volt
• Digitale I/O Pins: 54 (waarvan er 15 mogelijk PWM uitgang geven)
• Analoge Input Pins: 16
• DC amperage per I/O Pin: 40 mA
• DC amperage voor 3.3V Pin: 50 mA
• Flash Geheugen: 256 KB
• SRAM: 8 KB
• EEPROM: 4 KB
• Clock Snelheid: 16 MHz

Mocht u de driver van dit Arduino bord nodig blijken te hebben dan kunt u die hier downloaden.
